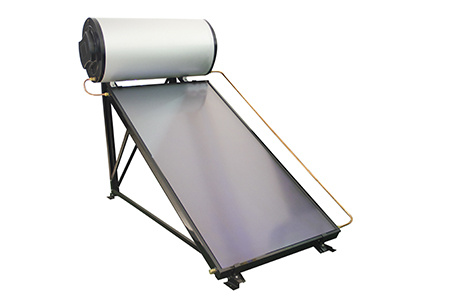

Flat plate pressurized solar water heater

Features for Flat Plate solar heater heater
1. Safe and steady: Flat plate solar collector uses all copper fuild tube;system operating is steady and safe.
2. Pressurized operating: working pressure is 0.6Mpa.
3. High heat efficiency: absorbing coating of the collector is black chrome or blue sputtering; absorbing rate is 92~96%, emission rate is 5%-15%, heat efficiency is high.
4. Good temperature preservation: thickness insulation layer is 50mm;constant temperature high pressure quantitative foam; less then 5℃ per 24hours.
5. Long using life: inner tank is 1.2-2.0mm stainless steel, resist high temperature and corrosion.

hiddenValue

  • Product Description
  • Features for Flat Plate solar heater heater

    1. Safe and steady: Flat plate solar collector uses all copper fuild tube;system operating is steady and safe.

    2. Pressurized operating: working pressure is 0.6Mpa.

    3. High heat efficiency: absorbing coating of the collector is black chrome or blue sputtering; absorbing rate is 92~96%, emission rate is 5%-15%, heat efficiency is high.

    4. Good temperature preservation: thickness insulation layer is 50mm;constant temperature high pressure quantitative foam; less then 5℃ per 24hours.

    5. Long using life: inner tank is 1.2-2.0mm stainless steel, resist high temperature and corrosion.



    SUNSHORE Flat Plate SWH detail spcification
    Factory Model Number
    Overall Dimension
    Tank Capacity 100L 150L 200L 300L
    Weight (Empty)   84kgs   174 kgs
    Weight (Full)   234kgs   500 kgs
    Unit volume   0.67CBM   1.3CMB
    Storage Tank
    Outer Tank Dimension (LxDi) 780×540mm 1090×540mm 1400×540mm 2030×540mm
    Outer Casing AL-Zinc Coat Steel Sheet, 0.4mm AL-Zinc Coat Steel Sheet, 0.4mm AL-Zinc Coat Steel Sheet, 0.4mm AL-Zinc Coat Steel Sheet, 0.4mm
    Inner Tank Dimension 690×450mm 1000×450mm 1310×450mm 1940×450mm
    Storage Tank Insulation High Density Pressure Polyurethane Foam, Thickness45mm High Density Pressure Polyurethane Foam, Thickness 45mm High Density Pressure Polyurethane Foam, Thickness 45mm High Density Pressure Polyurethane Foam, Thickness 45mm
    Cylinder Material & Thickness SUS 304, 1.2mm SUS 304, 1.5mm SUS 304, 1.5mm SUS 304, 1.5mm
    End Cover Material & Thickness Galvanized steel sheet  0.5mm Galvanized steel sheet  0.5mm Galvanized steel sheet  0.5mm Galvanized Steel Sheet, 0.5mm
    Nominal Working Pressure (kPa) 600kpa 600kpa 600kpa 600kpa
    Test Pressure (kPa) 900kpa 900kpa 900kpa 900kpa
    Relief Valve Setting (kPa /℃) 700kPa / 95℃ 700kPa / 95℃ 700kPa / 95℃ 700kPa / 95℃
    Solar Collectors
    Design Laser Welding Laser Welding Laser Welding Laser Welding
    Number of Panel 1 1 2 2
    Panel Dimesion (LxWxH)mm 2000×1000×85mm 2000×1000×85mm 2000×2100×85mm 2000×2100×85mm
    Number of Riser Tubes 7 7 14 14
    Plate Material Aluminium Sheet Aluminium Sheet Aluminium Sheet Aluminium Sheet
    Absorber Coating Black Chrome Black Chrome Black Chrome Black Chrome
    Absorption Coefficient 95% 95% 95% 95%
    Casing Material Aluminium Aluminium Aluminium Aluminium
    Glass Material & Thickness Low Iron Tempered Glass, 3.2mm Low Iron Tempered Glass, 3.2mm Low Iron Tempered Glass, 3.2mm Low Iron Tempered Glass, 3.2mm
    Frame Material & Thickness Galvanized steel sheet  1.5mm Galvanized steel sheet  1.5mm Galvanized steel sheet  1.5mm Galvanized steel sheet  1.5mm
    Accessories Frame, T/P Valve, MG Anode Frame, T/P Valve, MG Anode Frame, T/P Valve, MG Anode Frame, T/P Valve, MG Anode



    Flat plate pressurized solar water heater Flat plate pressurized solar water heater
    Flat plate pressurized solar water heater Flat plate pressurized solar water heater
    Flat plate pressurized solar water heater Flat plate pressurized solar water heater
    Flat plate pressurized solar water heater Flat plate pressurized solar water heater



    Flat plate pressurized solar water heater
